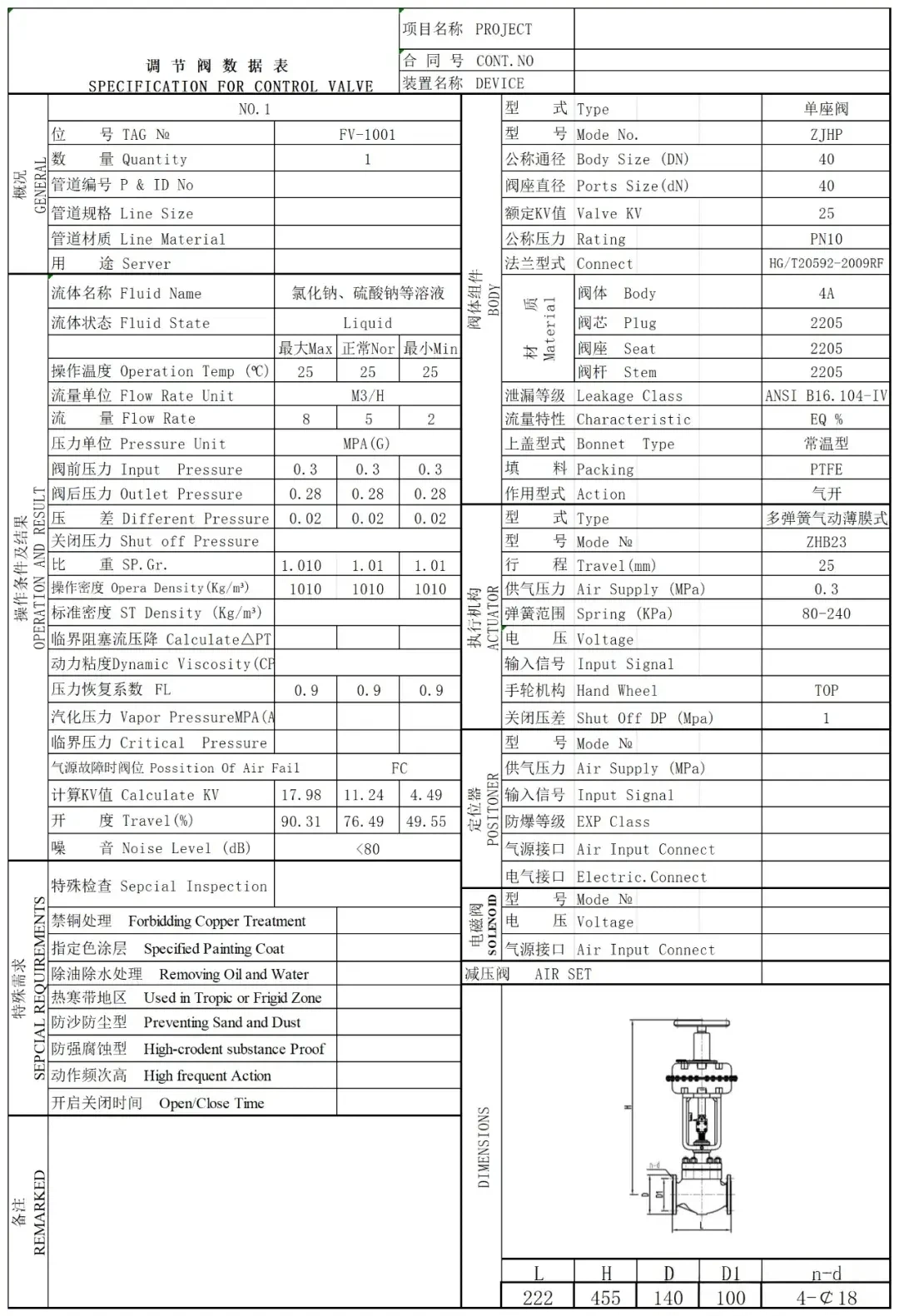

1. Conceptos generales
Número de ETIQUETA: Identificador único de equipo de fábrica, por ejemplo, FV-1001
Cantidad: recuento de adquisiciones/instalación de este modelo, por ejemplo, 1 unidad
P & ID No: Número de tubería en P&ID para posicionamiento de ubicación
Tamaño de la línea: diámetro nominal de la tubería, espesor de pared, etc., complementar con dibujos de ingeniería
Material de la línea: material de tubería como acero al carbono, acero inoxidable.
Servicio: Se utiliza para transportar medios, por ejemplo, soluciones de cloruro de sodio y sulfato de sodio.
Nombre del proyecto/Nº de contrato/Nombre de la unidad: Información de identificación del proyecto, contrato y unidad
2. Conceptos de condiciones de funcionamiento y fluidos
Nombre del fluido: Medio a través de la válvula de control, por ejemplo, soluciones de cloruro de sodio o sulfato de sodio.
Estado fluido: estado físico del medio, por ejemplo, líquido.
Temperatura de funcionamiento: Temperatura media en la válvula de control, máxima/normal/mín, por ejemplo, 25 grados
Unidad de caudal: Unidad de medida del caudal, por ejemplo, m³/H
Caudal: Rango de caudal a través de la válvula de control, máximo 8 m³/H, normal 5 m³/día, mínimo 2 m³/día
Unidad de presión: Unidad de medida de presión, por ejemplo, MPa(g)
Presión de entrada: Presión en la entrada de la válvula de control, máxima/normal/mín, por ejemplo, 0,3 MPa(g)
Presión de salida: Presión en la salida de la válvula de control, máxima/normal/mín, por ejemplo, 0,28 MPa(g)
Presión diferencial: Diferencia entre la presión de entrada y salida, 0,02 MPa(g)
OP. Gr.: Densidad relativa del medio en condiciones de funcionamiento, por ejemplo, 1,010
Densidad ST: Densidad media en condiciones estándar, por ejemplo, 1010 kg/m³
Valor KV calculado: Coeficiente de flujo, máximo 17,98, normal 11,24, mínimo 4,49
Recorrido de la válvula (%): Grado de apertura del núcleo de la válvula, máximo 90,31 %, normal 76,49 %, mínimo 49,55 %
Nivel de ruido: intensidad del ruido de funcionamiento, por ejemplo, inferior o igual a 80 dB
3. Conceptos de los componentes del cuerpo de válvulas
Tipo: válvula de globo, adecuada para presión media-baja con pequeñas fugas
N.º de modelo: designación del modelo del fabricante, por ejemplo, ZJHP
Tamaño del cuerpo (DN): Diámetro nominal del cuerpo de la válvula, por ejemplo, 40
Tamaño del puerto (dN): Diámetro nominal del asiento de la válvula, por ejemplo, 40
Valor KV nominal: coeficiente de flujo en plena apertura, por ejemplo, KV=25
Presión nominal (clasificación): Grado de resistencia a la presión, por ejemplo, PN10
Conexión: Brida estándar, por ejemplo, HG/T20592-2009 RF
Material:
Cuerpo: por ejemplo, 4A
Tapón, asiento, vástago: p. ej., acero inoxidable dúplex 2205
Clase de fuga: Grado de rendimiento de sellado, por ejemplo, ANSI B16.104-IV
Característica de flujo: EQ % característica de porcentaje igual para una regulación precisa
Tipo de capó: Tipo de temperatura normal, aplicable a -29 ~ 200 grados
Embalaje: PTFE con corrosión química y resistencia a altas temperaturas.
Tipo de acción: aire-para-abrir, se cierra automáticamente-en caso de falla en el suministro de aire
4. Conceptos de actuador
Tipo: Tipo diafragma neumático con múltiples-resorte, compacto con salida estable
N.º de modelo: designación del modelo del fabricante, por ejemplo, ZHB23
Recorrido (mm): distancia máxima de movimiento del núcleo de la válvula, por ejemplo, 25 mm
Presión de suministro de aire (MPa): Presión de la fuente de aire de conducción, por ejemplo, 0,3 MPa
Rango de resorte (KPa): rango de ajuste de presión, por ejemplo, 80-240 KPa
Señal de entrada: señal eléctrica de control, generalmente 4-20 mA
Mecanismo de volante: montado en la parte superior-para operación manual
Presión diferencial de cierre-(MPa): presión máxima soportada cuando está cerrado, por ejemplo, 1 MPa
5. Conceptos de posicionador y válvula solenoide
Posicionador: Dispositivo de control preciso, iguala la presión del suministro de aire y la señal de entrada
Válvula solenoide: válvula de conducción/corte rápido-, especifique modelo, voltaje e interfaz
Regulador de aire (AIR SET): Reduce la presión de la fuente de aire, dimensiones L=222, H=455, D=140, D1=100, n-d=4-Φ18
6. Conceptos de requisitos especiales
Inspección especial: requisitos de inspección adicionales para la válvula de control
Cobre-Requisito gratuito: Prohibición de materiales de cobre
Color de revestimiento especificado: requisito de color de revestimiento anticorrosión
Eliminación de aceite y agua: requisito de tratamiento de la fuente de aire para válvulas neumáticas
Aplicación en zonas tropicales o frías: adaptabilidad a ambientes de temperaturas extremas
A prueba de arena y polvo: requisito de estructura-a prueba de polvo
Alta resistencia a la corrosión: Resistencia a medios altamente corrosivos
Operación de alta frecuencia: requisito de conmutación frecuente
Hora de apertura/cierre: requisito de hora completa de apertura/cierre
