Estructura y función básicas

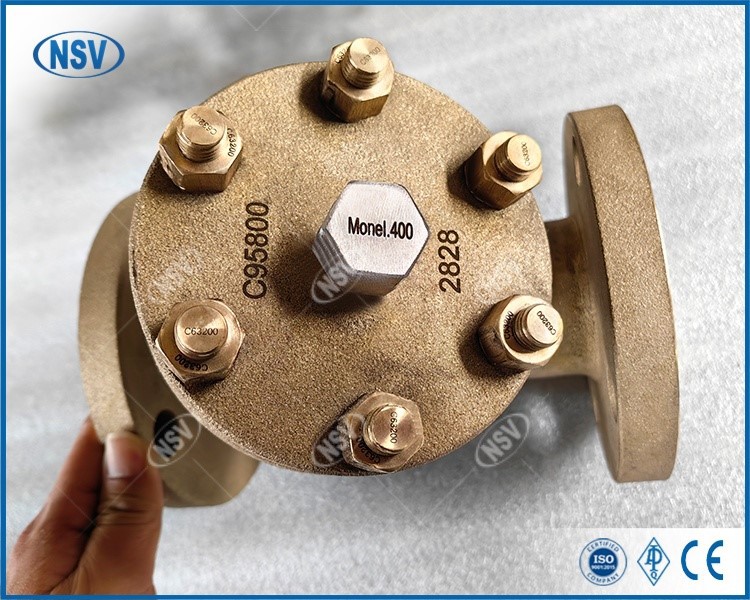

Los filtros tipo Y-son equipos de filtración gruesa para tuberías, llamados así por su estructura de canal de flujo en forma de "Y"-en la unidad de elementos filtrantes. Sus componentes principales incluyen un cuerpo de válvula hecho de material C95800, cestas de filtro (o rejillas de filtro), tapas de extremo y puertos de purga. Durante la operación, el fluido ingresa a la canasta del filtro a través del canal de flujo en forma de Y-; Las impurezas quedan atrapadas en el medio filtrante, mientras que el medio limpio se descarga a través de la salida. Esto protege los equipos posteriores, como válvulas y bombas, del desgaste o bloqueo de partículas.
Propiedades del material y adaptabilidad del C95800
C95800 es una aleación de bronce de níquel-aluminio, clasificada como bronce de aluminio fundido. Sus ventajas de rendimiento adaptadas a las condiciones de trabajo del filtro se reflejan en los siguientes aspectos:
Resistencia a la corrosión: Presenta una excelente resistencia a la corrosión del agua de mar, agua salobre, agua de refrigeración industrial y medios ligeramente corrosivos (p. ej., algunas soluciones de ácidos orgánicos). En particular, tiene una excelente resistencia a la corrosión por erosión y a la corrosión por cavitación, lo que lo hace adecuado para ambientes húmedos o que contienen sal-como ingeniería marina y tuberías de barcos.
Resistencia mecánica: Tiene alta resistencia a la tracción y dureza, lo que le permite soportar picos de presión en sistemas de tuberías. Normalmente, es compatible con clases de presión que van desde PN16 a PN40. Además, cuenta con una buena resistencia al desgaste, lo que le permite manejar fluidos que contienen pequeñas cantidades de partículas duras.
Rendimiento de casting: Es fácil de moldear en estructuras complejas de canales de flujo, lo que garantiza la suavidad del canal de flujo en forma de Y-y reduce la pérdida de presión media.
Escenarios de aplicación y especificaciones de instalación
Aplicaciones típicas:A menudo se instala en el extremo de succión de bombas centrífugas, aguas arriba de válvulas de control o en sistemas de agua de lastre de barcos. Se utiliza para interceptar impurezas sólidas con un diámetro mayor o igual a 100 μm. La precisión de la pantalla del filtro se puede seleccionar según los requisitos, como malla 40 o malla 100.
Puntos de instalación: Debe instalarse de acuerdo con el indicador de dirección del flujo medio. El extremo de la malla del filtro debe estar inclinado hacia abajo-esta es la orientación de instalación típica para estructuras tipo Y-, lo que facilita la sedimentación de impurezas. La conexión a la tubería es en su mayoría conexión bridada, cumpliendo con las normas ANSI o DIN; La conexión roscada es aplicable para algunos modelos de pequeño-calibre.
Precauciones de mantenimiento y operación
Purga regular: Las impurezas atrapadas deben descargarse regularmente a través de la válvula de purga inferior (generalmente una válvula de bola o una válvula de tapón) para evitar una pérdida excesiva de presión causada por el bloqueo de la pantalla del filtro.
Limpieza de la pantalla del filtro: Cuando la diferencia de presión entre la entrada y la salida excede el valor establecido (generalmente 0,1 MPa), se debe desmontar la tapa del extremo para retirar la canasta del filtro y luego limpiar con agua a alta-presión o solventes. El material C95800 puede soportar agentes de limpieza convencionales; Deben evitarse los ácidos oxidantes fuertes.
Compatibilidad de materiales: Aunque C95800 tiene una excelente resistencia a la corrosión, debe mantenerse alejado de medios oxidantes fuertes (por ejemplo, ácido nítrico concentrado) o ambientes con alta-concentración de iones de cloruro-la exposición prolongada-a dichos ambientes puede causar corrosión por picaduras. La composición del medio debe verificarse durante la selección del modelo.
Con las ventajas materiales del C95800, este tipo de filtro equilibra la eficiencia de la filtración mientras se adapta a entornos industriales hostiles, y sirve como un dispositivo de pretratamiento previo- crucial en sistemas de tuberías.
