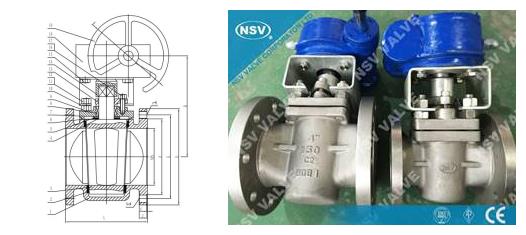

Válvula de tapón de titanio C2

Las válvulas de tapón de titanio NSV son válvulas con "tapones" cilíndricos o cónicos que se pueden girar dentro del cuerpo de la válvula para controlar el flujo a través de la válvula. Este material Las películas delgadas oxidadas tienen buena estabilidad y capacidad de autopasivación en ambientes corrosivos fuertes, que pueden resistir la corrosión fuerte en muchas condiciones difíciles.

• Estándar aplicable
  Estándar de diseño: API 599,6D, ASME B16.34
  Cara a cara: ASME B16.10
  Brida final: ASME B16.5
  Extremos de soldadura a tope: ASME B16.25
  Inspección y prueba: API 598, API 6D

• Gama de productos
  Tamaño: 1/2 "~ 14" (DN15 ~ DN350)
  Clasificación: 150lb ~ 900LB

Material del cuerpo: Titanio C2, C3, C5, C6, C12 (B367 Gr.C2, C3, C5, C6, C12, C7)
Material del enchufe: titanio C2, C3, C5, C6, C12 (B367 Gr.C2, C3, C5, C6, C12, C7)
Material de la manga (asiento): PTFE
Operación: palanca, engranaje, eléctrico, neumático, hidráulico

• Caracteristicas de diseño
  Puerto reducido o puerto completo
  Cuerpo robusto y resistente
  Gran apertura de puerto

No lubricado

CARACTERÍSTICAS ESTRUCTURALES

1.Construcción de válvulas de tapón con mangas

Estructura básica es enchufe, manga, cuerpo. La manga se inserta y se encaja dentro del cuerpo. El tapón cónico se inserta en el manguito. El manguito actúa como un asiento blando. Rodea completamente el tapón y crea superficies de sellado de área. Tampoco permite ningún espacio muerto en la ruta de flujo. El enchufe gira 90 grados. Cuando está alineado con el puerto del cuerpo, el flujo está abierto. Cuando se gira el tapón de modo que el puerto del tapón esté perpendicular al puerto del cuerpo, el flujo se bloquea. vaciará la salida. Y no quedan restos.

El enchufe es cónico. Diseño monolítico. Acción de cuña. Bajar 1 mm dará como resultado vectores de presión lateral. Ajustable. Sólido, no inestable, ya que depende de la presión. Los materiales se pueden actualizar solo para que el tapón sea más resistente que la tasa de corrosión del cuerpo.

La funda también se estrecha para aceptar la configuración del enchufe. Se ajustan cómodamente en el espacio vacío creado por los labios superiores, inferiores y metálicos del puerto. Los materiales de PTFE son lo suficientemente rígidos, resistentes, elásticos. Resistente a la corrosión. Temperatura, presión. Para ambientes altamente radiactivos, temperaturas más altas, se utilizan varios materiales diferentes.

2.Fugas de cero

El sellado del vástago con cero fugas se logra mediante el Sistema de sellado triple del vástago.
El sello primario lo proporciona el manguito. El sellado es tan fuerte que no se pueden observar fugas incluso sin una tapa de válvula. El sello secundario y el terciario (paquete de sello superior) son provistos por un anillo delta y un diafragma hecho de RTFE (Teflon forzado Rein). El sellado también es tan apretado que no se pueden observar fugas incluso sin una funda.

Preguntas más frecuentes

1. P: ¿Tiene alguna válvula en stock?

R: Hay muchas válvulas GGC (2 "y más) en stock, y pueden entregarse en una semana.

2. P: ¿Tiene una válvula personalizada?

A: Sí, podemos suministrar válvulas personalizadas.

3. P: ¿Qué tipo de válvulas fabrican?

R: Por lo general, fabricamos válvulas hechas de diversos materiales, como hierro fundido / acero al carbono, acero inoxidable, acero aleado y válvulas industriales como bola, compuerta, globo, control, sello de fuelle y ETC. Para obtener información detallada, consulte "Descargar> Catálogo electrónico" de la página de inicio.

4. Q: ¿Cuál es el embalaje para el envío?

R: Su caja de cartón para válvulas pequeñas (muestra) y caja de madera contrachapada (no fumigar).

5) P: ¿Qué tal el horario de entrega?

A: El horario de entrega depende del tipo de producto. Por lo tanto, consulte con el equipo de ventas para obtener un cronograma de entrega específico cuando solicite una cotización. La compañía está haciendo un esfuerzo para mantener el cronograma de entrega, que es la promesa con el cliente. La compañía mejorará su grado de satisfacción al entregar el producto necesario lo antes posible.
