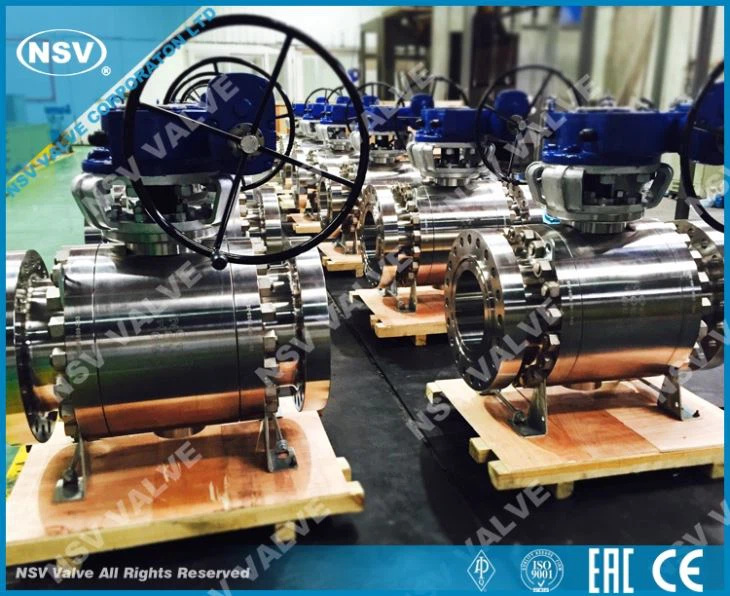

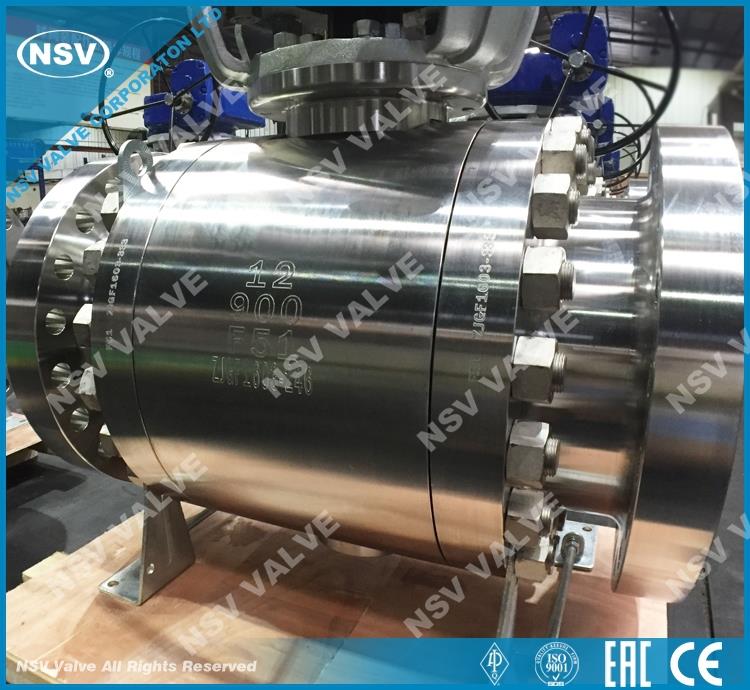

Válvula de bola F51

La válvula de bola montada en muñón NSV F51 es una nueva válvula de bola de alto rendimiento y es adecuada para tuberías de larga distancia y tuberías industriales en general. Tiene una alta resistencia a la corrosión por fisuración en el ambiente de cloruro, alta resistencia a la corrosión por ácido sulfúrico diluido y ácido fosfórico, que es adecuado para fábricas de pulpa y papel, procesos químicos y servicio de agua de mar.

• Estándar aplicable
  Estándar de diseño: API 6D, ASME B16.34, BS 5351, API 608, MSS SP-72
  Cara a cara: ASME B16.10, API 6D, EN 558
  Brida final: ASME B16.34, DIN 2501
  Extremos de soldadura a tope: ASME B16.25
  Inspección y prueba: API 598, API 6D


• Gama de productos
  Tamaño: 2 "~ 48" (DN50 ~ DN1200)
  Clasificación: ANSI 150lb ~ 2500lb
  Materiales del cuerpo: acero inoxidable dúplex (A182 F51, A995 4A)
  Ajuste: acero inoxidable dúplex (A182 F51, A995 4A)
  Operación: accionadores de palanca, engranaje, eléctricos, neumáticos, hidráulicos


• Caracteristicas de diseño
  Diámetro total o diámetro reducido
  Bola montada en muñón
  Auto-alivio de presión de cavidad
  Diseño a prueba de incendios según API 607 / API 6FA
  Antiestático a BS 5351

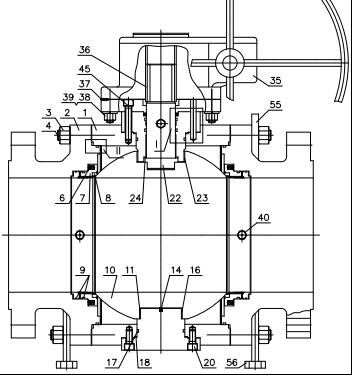

CARACTERÍSTICAS ESTRUCTURALES

1. Doble bloqueo y sangrado (DBB)
El asiento adopta una estructura flotante, a través de la acción del resorte detrás del asiento, el asiento puede mantener un contacto cercano con la bola, proporcionando un sellado independiente de los medios aguas arriba y aguas abajo con diferencial de baja presión. Si la presión en la cavidad media es demasiado alta, de ellos pueden conquistar la fuerza de apriete previo del resorte y la descarga, a fin de redimensionar la función de doble bloqueo y purga.

2. Par de operación bajo
La válvula de bola de tubería de muñón adopta la estructura de bola de muñón y el asiento de la válvula flotante, para lograr un par más bajo bajo presión de operación. Utiliza PTFE autolubricante y cojinete deslizante para reducir el coeficiente de fricción al más bajo junto con el vástago de alta intensidad y alta finura.

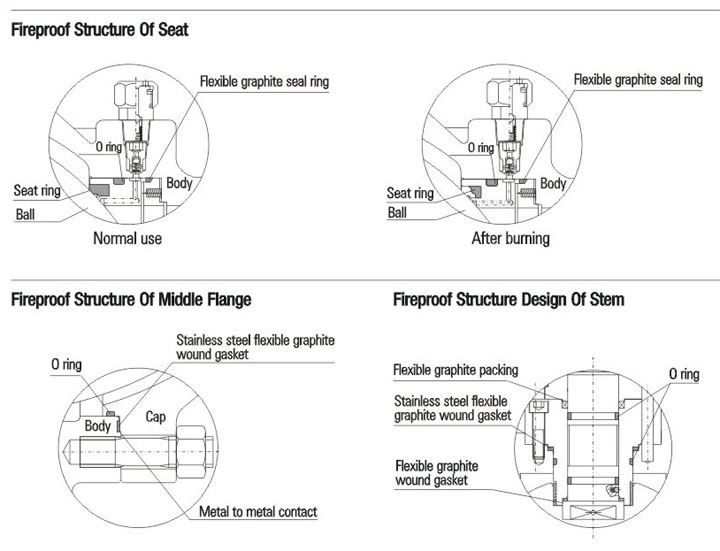

3. Diseño de estructura a prueba de fuego
En caso de incendio durante el uso de la válvula, el anillo del asiento, la junta tórica del vástago y la junta tórica de la brida intermedia de PTFE, caucho u otros materiales no metálicos se descompondrán o dañarán a alta temperatura. Bajo la presión del medio, la válvula de bola empujará el retenedor del asiento rápidamente hacia la bola para hacer que el anillo de sellado metálico entre en contacto con la bola y forme la estructura auxiliar de sellado de metal a metal, que puede controlar efectivamente la fuga de la válvula. El diseño de la estructura a prueba de fuego de la válvula de bola de tubería de muñón cumple con los requisitos de API 607, API 6FA, BS 7655 y otros estándares.

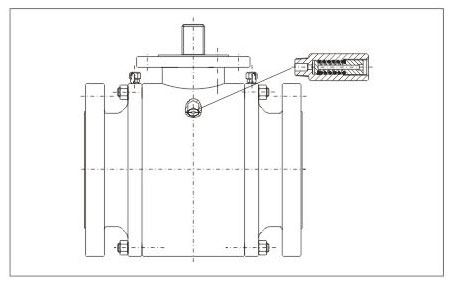

4. Dispositivo de alivio de seguridad
Como la válvula de bola está diseñada con un sellado primario y secundario avanzado que tiene un efecto de doble pistón, y la cavidad media no puede realizar un alivio de presión automático, la válvula de alivio de seguridad debe instalarse en el cuerpo para evitar el peligro de daños por sobrepresión dentro de la cavidad de la válvula que puede ocurrir debido a la expansión térmica del medio. La conexión de la válvula de alivio de seguridad es generalmente NPT1 / 2. Otro punto a tener en cuenta es que el medio de la válvula de alivio de seguridad se descarga directamente a la atmósfera. En caso de que no se permita la descarga directa a la atmósfera, sugerimos que se use la válvula de bola con una estructura especial de alivio de presión automático hacia la corriente superior. Consulte lo siguiente para más detalles. Indíquelo en el pedido si no necesita la válvula de alivio de seguridad o si desea utilizar la válvula de bola con la estructura especial de alivio de presión automático hacia la corriente superior.
